En aquest pas anem a trobar la freqüència de tall actual i amb ella la fase actual.
La freqüència de tall es troba quan el guany sigui la unitat.

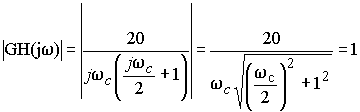

Així, només s'ha d'aillar la wc de:
d'on s'obté:
La fase quan el guany és igual a un, s'escriu també com
Ara trobar la fase és simplement substituir
Ja estem en disposició de calcular el marge de fase actual (), és a dir sense compensar, aplicant:
Substituint valors...
|
